Новые датчики уровня FP-ELS-L | Новости

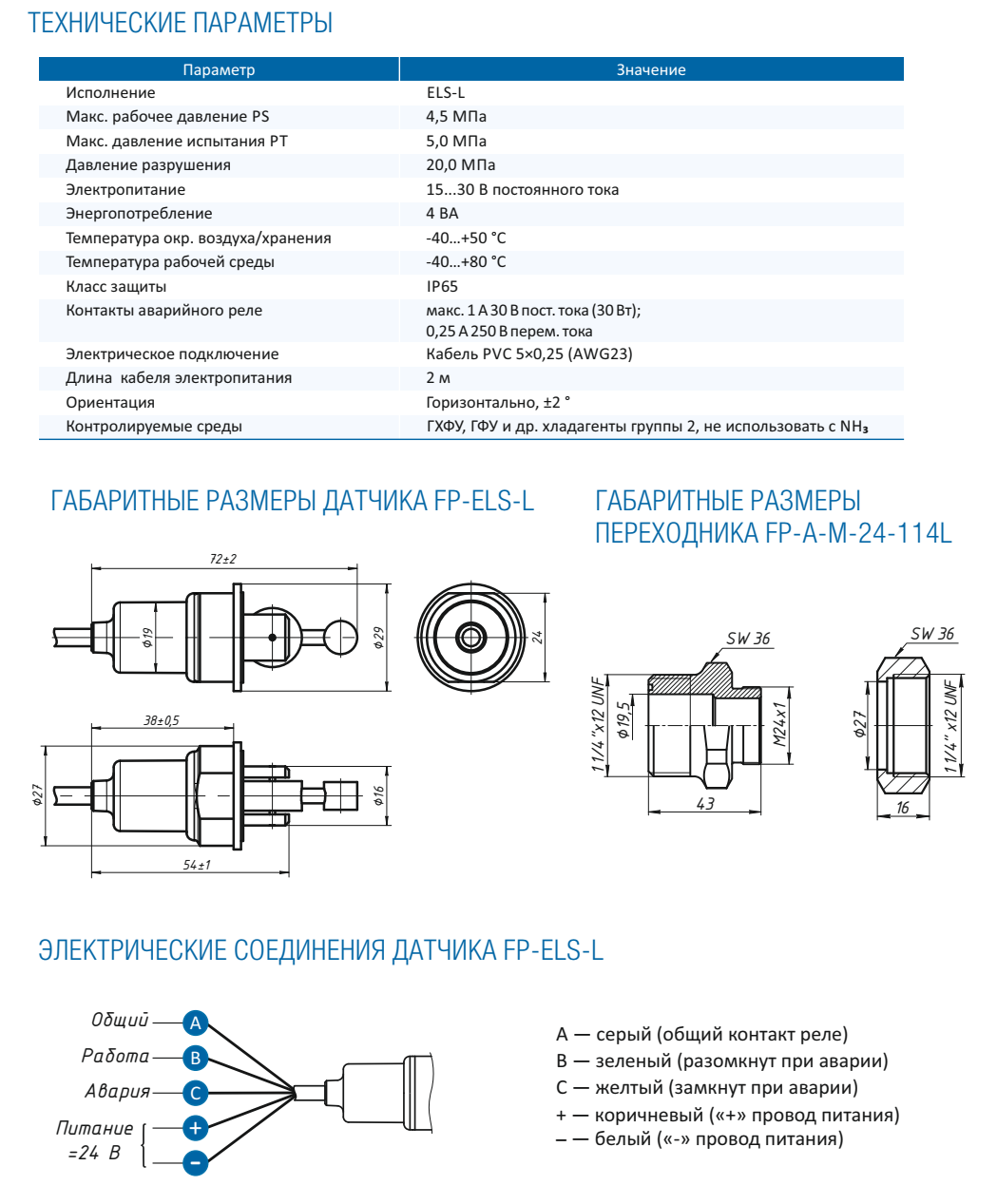

Российский завод компонентов холодильной техники Фригопоинт анонсирует запуск серийного производства новых датчиков уровня FP-ELS-L.Новые датчики технологию измерения на основе датчика Хола, аналогичную технологии используемой в датчиках уровня FP-ELS2 и регуляторах уровня масла FP-ERL4. Датчик уровня FP-ELS-L предназначен для использования в качестве электронного измерителя предельных значений уровней рабочих сред в емкостном оборудовании — сосудах и аппаратах работающих под давлением. Подлежит к установке к присоединительным портам приборов визуального контроля уровня (границ раздела). Датчики совместимы со всеми ГФУ, ХФУ и ГХФУ хладагентами, минеральными и синтетическими маслами. Степень защиты оболочки IP65. Датчики уровня имеют следующие преимущества относительно аналогов:
• Невосприимчивость к загрязнениям;
• Невосприимчивость к вспениванию рабочей среды;
• Упрощенная конструкция  - уменьшение стоимости датчика
Новые датчики используют технологию измерения на основе датчика Хола, аналогичную технологии используемой в датчиках уровня FP-ELS2 и регуляторах уровня масла FP-ERL4. Датчики присоединяются к портам смотровых стекол сосудов давления:

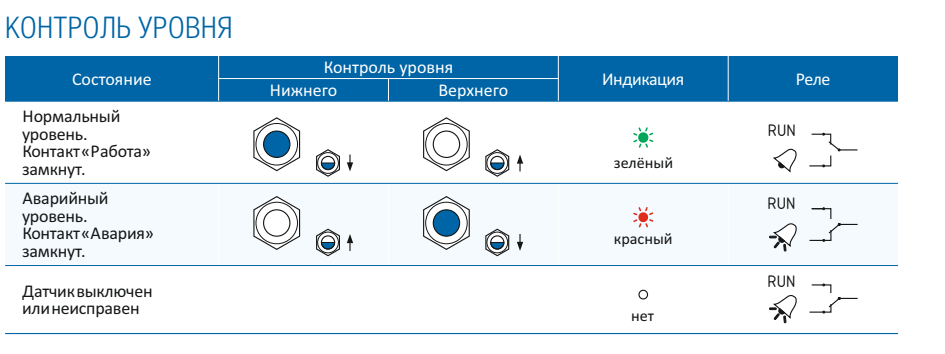

Принцип действия:
В выключенном состоянии индикаторы не горят, замкнут контакт аварийного реле. Если в процессе эксплуатации уровень среды находится в пределах, удовлетворяющих требованиям нормального уровня т.е. при контроле верхнего уровня — уровень среды ниже верхнего уровня смотрового стекла, а при контроле нижнего уровня — выше нижнего уровня смотрового стекла , то при этом горит зеленый светодиодный индикатор «нормальный уровень». При этом разомкнут контакт аварийного реле. При отклонении уровня контролируемой среды  за пределы смотрового стекла в область аварийного уровня прибора зеленый индикатор выключается незамедлительно и загорается красный  индикатор «авария», контакт аварийного реле замыкается в состояние «авария». Для защиты от частых срабатываний в состоянии граничного аварийного уровня предусмотрен гистерезис по уровню, который составляет около ½ части от высоты стандартного смотрового стекла.


Разработка датчиков была окончена в октябре 2020. С этого времени свыше 200 датчиков прошли полевые испытания.
Страница датчика  на сайте производителя >>>
Инструкцию можно скачать по ссылке >>>
Лифлет можно скачать по ссылке >>>
